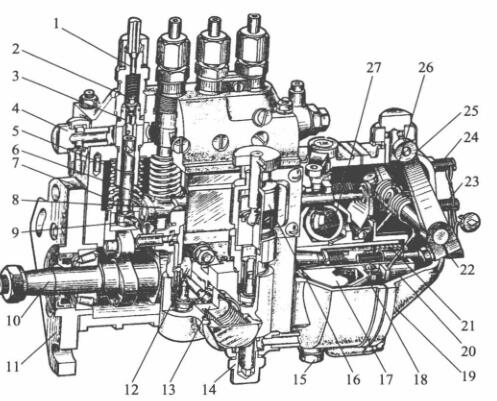

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-低压软管金属接头; 2-有油阀; 3-有油阀球; 4,14-进油螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵压缩弹黄; 8-油门连接杆;  9-设定臂; 10-凸轮轴轴; 11-固定不动接盘; 12-输油管道管线泵轴力轮; 13-输油管道管线泵; 15-放油螺塞; 16-手真空泵;  17-控制盘; 18-从动盘; 19-罩壳; 20-滑套; 21-设定压缩弹黄; 22-油设定螺丝; 23-怠速行程开关螺丝; 24-高速度行程开关螺丝; 25-可控硅调压器手柄; 26-可控硅调压器压缩弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体制动器总成的常见意义是有保障提供的油就起了了始终的正确性，对于那些多缸汽油机现阶段，需要有保障各缸提供的油始终的相符性。起有保障反应的器官是滚珠下处到調整垫铁上正等轴测图的间距H。当喷真空泵气缸轴齿轴传动与曲轴齿轴传动比较角度必须时，H越大，轴向柱塞泵开起进油孔的始终太早，提供的油就起了了始终也太早。相反，H越小，提供的油就起了了始终越超时。这样要依据设计构思和耐压试验推算最合适的滚珠体岗位间距H，以有保障提供的油就起了了始终的正确性。

1-凸轮轴轴; 2-液压泵斜槽; 3-泵盖; 4-市场定位螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀门法兰; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫板; 19-滚珠

  就多缸机，各分泵的H值应问题。调节水泥垫铁在喷助力泵出广时均已调好，切不可隨意对换。水泥垫铁是用耐磨性能材质结合并举行热工作以增进坚硬程度，往往运行中不能磨花。如长时运行后磨花较多，可换面运行。

  喷油阀泵体分前后左右几部分，喷油阀上体用到布置液压泵偶件及很油阀偶件，生殖器用到布置凸轮轴轴、压轮体和输软管线管阀等。泵体前侧中南部还有检视窗孔，并能查和设定油阀量。上面有检视静音机油面的检视孔。喷油阀上体中含1条油道，与各液压泵套筒山外的环行油槽共通。环行油槽则与液压泵套筒上的进、回油孔共通。由输软管线管阀供来的压差大油凭借进软管金属线接头进来油道中。油道中的静音重压由装在回软管金属线接头内的回油阀控制，一想要增加在5～10kPa超范围内。液压过低，在液压泵下行带宽时，静音没法很快凭借进油孔进来液压泵上面油腔。当油太过而使液压偏高时，已有的静音会顶开回油阀供应量静音细滤器中。
