前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀变速器为机械设备整个过程式变速器，其构建如下图图甲中。I号喷油阀变速器主要的由推动件、飞球、变速螺旋弹簧、传动链部件和支配部件等組成。I号喷油阀变速器的推动件为享有60°。锥面的推动盘。在推动盘的后侧有5个沿径向的半半圆凹型。推动盘压紧在推动轴套上而和它串成集成，最后能够半圆键和紧锁螺母使其和喷油阀的轴承轴连在一起。

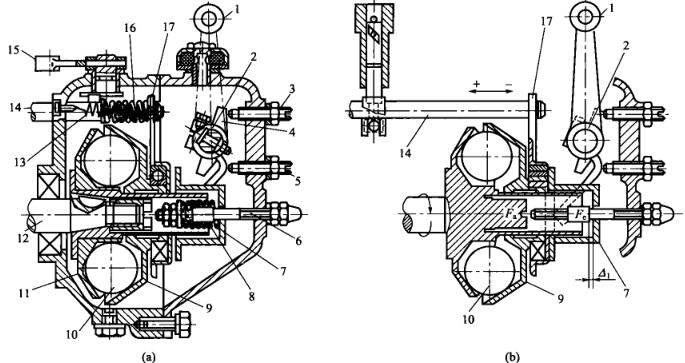

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  四个孔径为25.4mm的飞球移至动力盘的凹槽里，随动力盘一件高速旋转。飞球另一个说的是侧为与中线成45°锥面的拉力盘，拉力盘滑套在动力轴套上。事业时飞球的离心分离力用途在拉力盘上，其轴径分力Fa.将使拉力盘沿轴径翻转。二件套在拉力盘.上的翻转滚针轴承和传动系统系统板也也继而手机端。传动系统系统板顶部套在提供的油支撑杆上，由此提供的油支撑杆也也继而手机端，因此提升提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
