玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

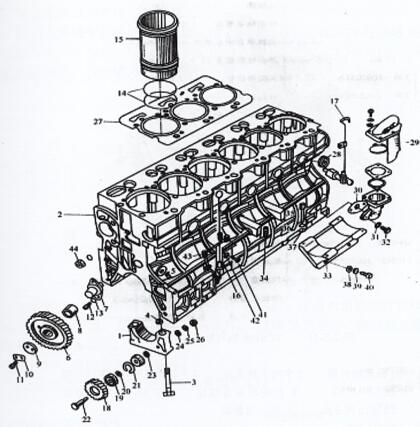

图2-3 -10 YC6108G气缸体总成

1滑动滚柱轴承盖  2液压泵体  3主滑动滚柱轴承螺帽  4定位系统套  6正时惰轮齿  7惰轮滑动滚柱轴承  8惰驱动轴衬套  9惰轮档板  10锁片  11小螺帽  14封水圈  15缸套  18润滑汽油泵后面小齿轮变速箱轮齿  19滑动滚柱轴承  27缸垫  29吸器  33汽油泵底托  34調整垫圈  37球体垫圈  40底托螺帽  44主油道隔绝塞

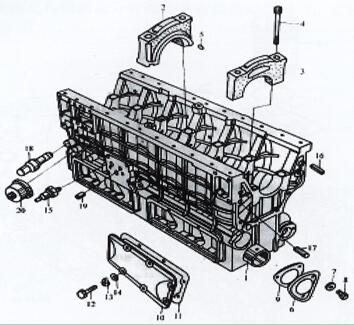

图2-3-11 YC6108G气缸体总成

1轴承轴衬套 2中刀盘轴承承盖 3刀盘轴承承盖 4刀盘轴承承螺丝 5销 8轴承轴泵体螺丝 15汽压过低报案器 18调压阀总承 20汽压报案器

1．玉柴柴油机水堵及主油道油堵的安装

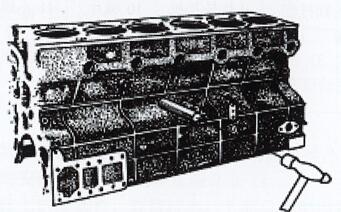

对水堵的进行连接参与图2-3-12，进行连接标准：1是在水堵封好带面上方光滑涂上11747封好带胶。第二是进行连接后的水堵外激光切割端面与神经细胞对齐或稍低。

图2-3 -12补体成分水堵的装配

  玉柴柴油机主油道油堵的安装

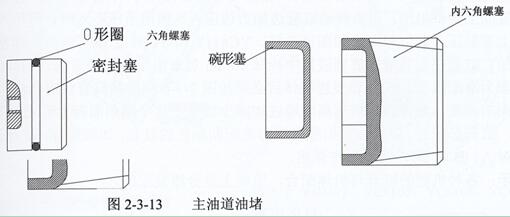

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封盖塞，后油堵为碗形塞，详细图2-3 -13随时。

安装要求：

(1)在螺塞中段涂上545密封盖胶，用内六角板手锁紧只能。(2) 密封胶塞口有O形圈，组装时留神不要弄坏。(3)装已完成后，胶封塞及螺 塞外铣面应偏低于有机体铣面。装时，用软金屬敲击即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 轴承轴孔的后面面是有倒角的（前边不倒角），如此按照衬套时，用专业公装从身体后面朝前边依次按照。(2) 气缸轴衬套油孔须得贴紧有机体上的进油孔。注意事项力：对YC6105、YC6108 机第三、6挡衬套各自千秋一油孔通过顶杆座。YC6M机只需一油孔贴紧。（因轴瓦上打有油槽）YC4108机第2、4档各自千秋一油孔通过顶杆座。此外cpu型号只能有独一挡有 ～油孔通过顶杆座。固此在使用时请加注意事项力。(3) 衬套安装程序后放置卧镗上加个工到符合国家必须厚度，必须如表2-3-4。

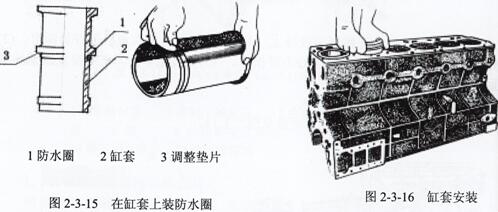

3．缸套安装注意事项。

(1)处理缸套台肩处的生锈或积碳。(2)按装前先检验玉柴发电量机柜缸套孔经可不可以达到规程的要求如表2-3-3。(3)在缸套上衣防止的圈（YC6112镶缸套机、YC4112cpu型号及YC4110 cpu型号为干井式缸套，不带装防止的圈）(4)往有补体成分上按装时，在防水材料角度涂上少量的齿轮油，用点力摇动缸套边加力边压入。如用手掌压未入时，能够用板材垫平顶部敲压入合格只能，如下图所示2-3-16。YC4112和YC6112机缸套与有补体成分是紧能默契配合的，缸套在按装前先放入液氮中保压10min后变出用盖板轻敲入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配选时，以机器分成小组顏色符号配选同顏色的缸套，如红对红，蓝对蓝（或A对A、B对B）。今天不予详述。系统提示：所有仪器的缸套与缸体配合，原则英文上是排序配备的。

1．润滑油水冷却激光喷嘴、喷钩的施工。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷管资料是丁晴耐中高温的建设项目塑料件，配置时随便压入数控车床主轴承型号座喷管孔即刻。的要求压专业到位，没法底于轴承型号座孔。配置用完后，需在无盐黄油枪加入 柴油车作汽压引射经过多次实验发现，在火塞上上下下止点时喷管涌出来的油束都要射在火塞内腔面上，且油束没法扩散。小心：当起心理运作事件较长，凡在拆油底壳时，小心检测喷咀能不能衰老变质破损，此事破损，都要焕新件。

(2) 发动机油制冷喷钩为不锈钢钢管熔接件，按照时靠固定手机销固定手机，用螺拴紧固连接在身体上。按照前先体检限压阀球行动有无灵活多变，熔接件油孔有无通常。规定让喷钩喷油有必要紧贴发动机活赛环内腔对发动机活赛环带内制冷油道的智能机型，油束规定让照进来发动机活赛环上的油道。（靠焊 接件生产保证质量），一起喷钩不要与发动机活赛环裙部或曲轴平衡量块造成涉及。目光：一键装机用到的发动机活赛环，有必要开了喷钩让位口。
