柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

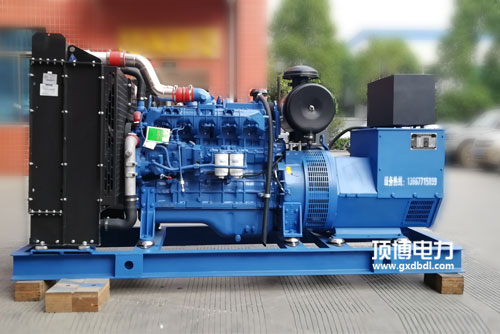

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子排数字序号	触点开关序号顺序	实用功能	表明
5号端子排	101、106	电源开关零线、地线打印输出	有源打印输出，1A AC220v
	101、106	I路工作中电零线、火线零线导入	AC 220V
	104. 105	II路上班交流电源零线、火线零线投入	AC 220V
2号接线端子	201、206	新建为无源保持，闭合式为有源保持	具体情况见SYK1型
	202	外面无源把握卫星信号放入服务性端
	203	与202愈合后L路分闸
	204	与202闭锁后O路重合闸	I/II路分闸
	205	与202愈合后II路重合闸
3号接插件	301. 306	未在使用，内外部已直连	400A左右装配图
	302	无源位置上上报数据效果公用设施端	基本上型为有源输出的，别机型为无源输
	303	I路重合闸后与302收缩
	304	0路重合闸后与302闭拢
	305	II路重合闸后与302闭合式
6号接线鼻子	401.406	未用，的内部已直连	400A大于搭配
	402.403	I路分闸后关闭	无源1A AC220V
	404.405	II路送电后合拢	无源1A AC220V
5号接线鼻子	501-506	自分类数据信号转换端	400A以上内容选装无源1A AC220v
